Calcule preliminare pentru fixarea învelitorilor

Compania EJOT oferă partenerilor din România o metodă facilă de precalculare orientativă a sistemelor de fixare pentru învelitorile de pereţi și acoperișuri, realizate din panouri sandwich sau tablă trapezoidală. Soluţia respectă în totalitate prevederile standardului EN 1991-1-4. Calculele se efectuează pe baza datelor specifice fiecărui proiect, respectiv: dimensiunile construcţiei, informaţii tehnice în legătură cu tipul panourilor, localizarea proiectului și zona de vânt aferentă, tipul substructurii (dimensiunile acesteia), numărul de reazeme etc. Programul propus de EJOT asigură o dispunere optimă a punctelor de fixare, din aceasta rezultând o sporire a siguranţei construcţiei.
​​​​​​​

Sarcini avute în vedere pentru optimizarea modului de prindere a panourilor


În procesul de calcul, se iau în considerare toate tipurile de forţe care acţionează asupra elementelor, fiind vorba atât despre sarcini statice, cât și dinamice, după cum urmează:
  • încărcări constante, pe direcţie normală la suprafaţa învelitorii (de exemplu, greutatea zăpezii de pe acoperiș, în timpul sezonului rece);
  • sarcini cu distribuţie trapezoidală care se aplică perpendicular pe suprafaţă și sunt generate, de pildă, de fenomenele de viscolire și troienire a zăpezii;
  • tensiunile punctuale exercitate asupra acoperișului de diverse echipamente instalate pe acesta, cum ar fi aparatele de condiţionare a aerului;
  • încărcările date de diferenţele de temperatură existente între partea interioară și cea exterioară a învelitorii, care sunt mai mari în cazul panourilor sandwich care au tabla finisată în nuanţe închise (din grupa a treia de culoare);
  • forţele de presiune, respectiv sucţiune generate de vânt, ce acţionează mai pregnant în zonele de colţ și de margine.







Dispunere Reazeme

dispunere reazeme.png

​Exemplu de calcul pe baza datelor specifice unui proiect

​​​​​​​Pentru exemplificare, este luat în considerare un proiect de placare cu panouri sandwich a unor pereţi. Elementele au o lungime de 12 metri, o lăţime de un metru și sunt montate pe direcţie orizontală, utilizându-se organe vizibile de asamblare. Panourile folosite în acest caz sunt „Brucha -Isolierpanel”, de culoare închisă, din Grupa 3. Zona geografică în care se realizează lucrarea este orașul București, diferenţele de temperatură între suprafeţele interioară și exterioară fiind, în sezonul estival, cuprinse între 25°C și +80°C, iar în timpul iernii între -20°C și +20°C.

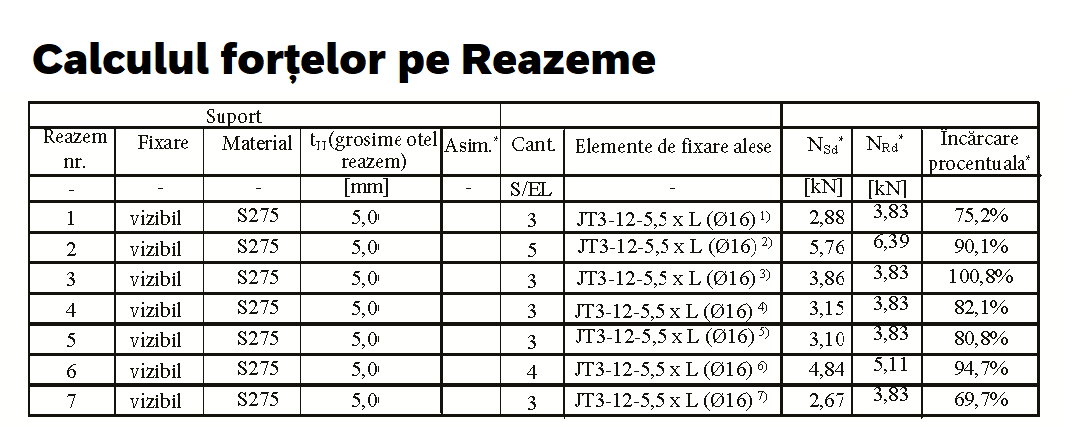

calcul fortelor pe reazeme.png

NSd - forţa de smulgere calculată pe reazem;
NRd - forţa de smulgere suportată de șuruburi pe reazem;
Asim. - subconstrucţie asimetrică cu pereţi subţiri și asimetrici (de exemplu, profile în formă de Z sau C).
LSP - placa de împrăștiere a sarcinii
Încărcarea procentuală - reprezintă raportul procentual dintre forţa de smulgere calculată și cea suportată de șuruburi pe reazem.
Pentru acest proiect, calculaţiile programului Ejot indică necesitatea folosirii a 24 de șuruburi , ceea ce înseamnă două unităţi pentru fiecare m².
