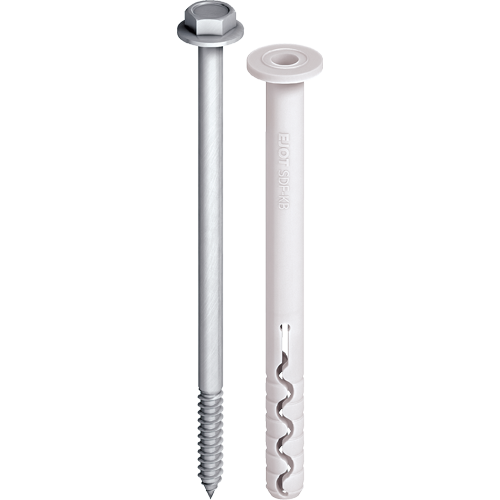

EJOT® Diblu de fațadă SDF-KB-8

Aplicații

• Pentru fixarea substructurilor de metal pe structurile din beton și zidărie

Proprietăți

• Cap hexagon cu flanșă
• Diametru de perforare redus
• Suprafață fără Cr(VI)
• Izolare termică și galvanică

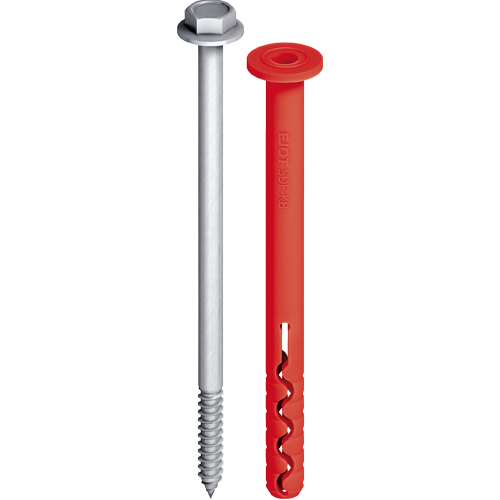

• Identificarea produsului prin culori diferite de manșon

Detalii tehnice

• Acționare: cap hexagon SW10
• Adâncime de perforare ≥ h₁: 60 mm
• Adâncime de ancorare ≥ h_nom: 50 mm

Sarcini caracteristice*

• Rezistență la tracțiune N_Rk,p în beton < C16/20: 4,5 kN
• Rezistență la tracțiune N_Rk,p în beton ≥ C16/20: 6,5 kN
• Cărămidă Mz 28-1.8, NF: 2,5 kN
• Cărămidă plină silico-calcaroasă KS, NF 20-2.0: 2,0 kN

Rezistența la forfecare V_{Rk, s}

• Diblu cu șurub din oțel: 5,30 kN

Moment încovoiere M_{Rk, s}

• Diblu cu șurub din oțel: 8,20 Nm

* se aplică unui interval de temperatură de 30-50 °C / 50-80 °C

Observație

Pentru planificare și prelucrare vă rugăm să consultați ETA-15/0387!
