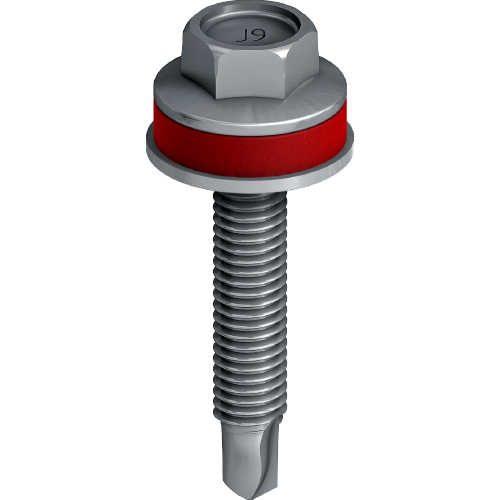

EJOT® Șurub autoforant JT9-2/5-5,0 VARIO

Specificații

  • Aplicații

    • Pentru formarea punctelor culisante și fixe în cazul substructurilor la fațade
    • Pentru îmbinarea consolelor de perete din oțel inoxidabil sau aluminiu preperforate pe profile portante din aluminiu
  • Proprietăți

    • Un șurub pentru toate combinațiile de componente constructive
    • Șaibă de alunecare E14, Ø 14 mm
    • Șaiba de alunecare cu zona tampon între capul șurubului previne forța de pretensionare excesivă a conexiunii
    • Șaibă de alunecare captivă, premontată
    • Presiunea de apăsare constant redusă previne efectul stick-slip (efectul aderență-alunecare)
    • Fără rotirea peste filet sau distrugerea filetului în componenta II, astfel rezultă o rezistență mare la tracțiune
    • Transmisie ridicată a forței de tracțiune și transversale în componenta II datorită filetului fin
    • Certificat de testare general al autorității de supraveghere a construcțiilor (abP) ca dovadă a aplicabilității conform DIN 18516-1 (disponibil și ca traducere informală în/din engleză)
    • Vârful de găurit întărit, model JT6, permite și fixarea în profilele portante din oțel (nu este o parte componentă a abP)
    • Consola de perete din oțel inoxidabil și aluminiu este parte componentă a abP
    • Zona tampon servește drept control optic al fixării
    • Același principiu de montare pentru puncte culisante și fixe
  • Detalii tehnice

    • Diametru: 5,0 mm
    • Capacitatea de găurire tI+tII: 3,0 mm
    • Acționare: Cap hexagonal SW8
    • Turația de înșurubare: 1500 rpm
    • Șaibă culisantă: E14, Ø 14 mm



    Indicație
    Combinații de componente verificate cu Rm (componenta II) ≥ 190, ≥ 215 și ≥ 245 N/mm 2. Valorile capacității portante se găsesc în certificatul de testare general al autorității de supraveghere a construcțiilor (abP) P-BWU02-178006.

Filtru

Filtre selectate

    Descriere produs Cod articol Unitate
    JT9-2/5-5.0x25 Vario 3500777490

    Specificații

    Descriere produs
    JT9-2/5-5.0x25 Vario
    Unitate
    JT9-2/5-5.0x25 Vario VE100 6500777490

    Specificații

    Descriere produs
    JT9-2/5-5.0x25 Vario VE100
    Unitate
