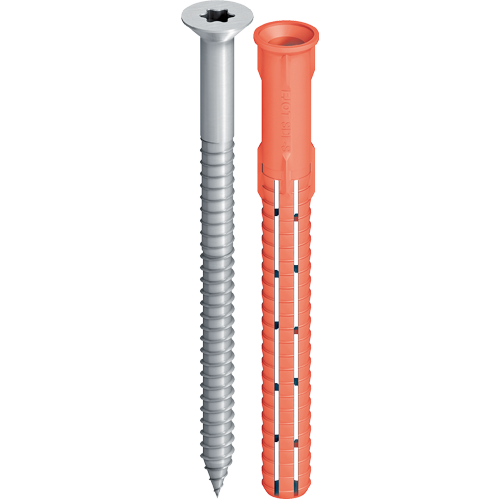

EJOT® Diblu de fațadă SDF-S-10H

Aplicații

• Instalarea de anexe din lemn sau metal
• Pentru toate sistemele redundante nestructurale potrivit ETAG 020
• Potrivit pentru fixarea constructivă a porților, ușilor, ferestrelor
• Pentru instalarea în parapeți intemperii

Proprietăți

• Aprobat pentru toate materialele de construcţii standard, inclusiv BCA
• Montaj fiabil în materiale de construcţii problematice datorită zonei de expansiune optimizate
• Fixare sigură datorită expansiunii radiale
• Strat de protecţie fără Cr(VI)
• Identificarea produsului prin culori diferite de manșon
• Siguranță dublă la torsiune pentru instalare sigură

Detalii tehnice

Valori caracteristice

• Diametru: 10 mm
• Adâncime gaură în beton h₁: ≥ 80 mm
• Adâncime ancorare efectivă h_nom: ≥ 70 mm
• Diametru gaură burghiu d₀: 10 mm
• Diametru gaură componentă de instalare d_f: ≤ 10,5 mm
• Acționare: TX40

Sarcini admise

• Sarcină de tracțiune N_Rk,p în beton C12/15
  • Interval temperatură 30 °C / 50 °C: 1,79kN
  • Interval temperatură 50 °C / 80 °C: 1,79 kN
• Cărămidă Mz 20-1,8, NF: 1,59 kN
• Cărămidă plină silico-calcaroasă KS 36, NF: 1,14 kN
• Cărămidă plină silico-calcaroasă KS 20, 8 DF: 1,29 kN
• Cărămidă plină din beton ușor V6, 2 DF: 1,29 kN
• Cărămdă perforată vertical HLz 12-0,9, NF: 0,57 kN
• Cărămidă plină silico-calcaroasă KSL 12, 4 DF: 0,57 kN
• Bloc cu cavitate din beton ușor Hbl 10, 12 DF: 0,71 kN
• Sarcină transversală V_Rk,s
  • Diblu cu șurub din oțel: 7,48 kN
  • Diblu cu șurub din oțel inoxidabil A4: 6,99 kN
• Moment încovoiere M_Rk,s
  • Diblu cu șurub din oțel: 14,14 kN
  • Diblu cu șurub din oțel inoxidabil A4: 13,22 kN
• Rezistența compresivă a BCA-ului [N/mm²]: 30 - 50 °C
  • BCA 4: 0,54 kN
  • BCA 5: 0,71 kN
  • BCA 6: 0,89 kN
• Factorul parțial de siguranță γ_MAAC: 2,0

Observație

Vă rugăm să consultați aprobarea tehnică europeană ETA-10/0305 în planificarea și prelucrarea produselor. Mai multe informații despre parametri și sarcini pot fi găsite în aprobare.
